1．概述

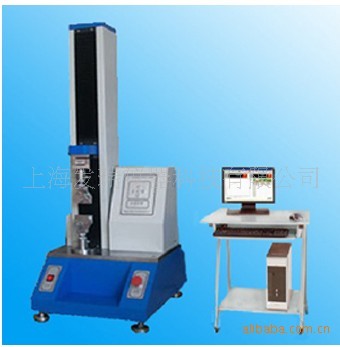

本儀器（拉力機）是高精度荷重元配備數字式顯示器,用于各種行業用來測試材料拉壓力強度，適用行業為紙業、橡膠塑料業、線材、紡織業、乳膠業、包裝業、鞋業、小五金扣件業及電線業、建材業素材原料或制品業之物性強度測試，是協助業界提升品質的儀器。

2. 規格

型 號	FR-108A
容 量	100kg
荷重精度	±0.5%
行 程	1000mm
測試速度	無級調速,
傳動控制方式	AC馬達
電 源	AC220V 50HZ
體 積	450×550×1400mm
夾 具	依行業需求選擇
保護裝置	上下限位、超荷停機
延伸量測	編碼器
顯示器	LED液晶
分辨率	1/20000

3. 工作原理

本機（拉力機）主要由電器及機械兩部分組成.機械部分由馬達為原動力，通過蝸輪減速機將速度降到所需速度,再經過絲桿傳動 ,經過馬達之正反轉動，中聯板上下移動配合夾具,從而實現了拉壓過程.傳動絲桿配以三個軸承.(上聯板兩個,底板一個)絲桿背后裝一引導桿(此桿為一方形桿,上下均用螺母鎖緊)其主要用于引導中聯板在上升下降時保持平衡.

4. 安裝、搬運說明

4. 1.搬運：將本儀器上方之搬運吊環穿入鏈條或繩索(載重150kg以上)利用車類吊運或利用人力及托板車搬運到置放位置。搬運過程須防碰撞或傾倒撞擊，上方夾具處不可強力推拉，控制面板及顯示器處不可抬拉。

4. 2.安裝：搬運妥置后，將底部水平調整螺絲，調整使機臺穩固、不傾斜，依電源指示接上電源。

5. 軟件MEZ3030說明與使用

MEZ3030系列試驗機測控儀表是專為替換機械式拉力試驗機、液壓度盤式壓力試驗機而設計的測控儀表。性能穩定可靠，操作簡便。

四種參數顯示，可顯示實時力值、力值峰值、位移和位移峰值或力值變化速率，及力值單位和位移單位的轉換。

MEZ3030的新特點：

顯示并轉換力值的單位（N,kN,g,kg,Lb,kP）；

顯示并轉換變形的單位(mm,cm,Inch)；

顯示并轉換為應力的單位（MPa,kg/cm2,kpsi）；

拉向和拉向可切換；

顯示為應變的單位(%)；

配置打印效果精細的熱敏打印機；

輸入試樣的參數，并計算強度值和斷裂伸長率；

可以查詢；

試驗結果可被刪除；

中英文報告；

技術指標：

測力：

分辨率 1/20000（優于3擋）

精度 0.5%

傳感器靈敏度 0.8mV/V -- 5mV/V

激勵電壓 6 VDC

位移或大變形(支持2個光電編碼器)：

分辨率 1um – 1mm

精度 儀表系統無誤差.

傳感器類型 AB相光電編碼器

力值過載保護范圍：

101% FS -- 120% FS (滿量程)

使用條件：

溫度 10 °C -- 30 °C

濕度 30 % -- 85 %

電源 220 Vac / 50 Hz / 0.2 A

遠離強電磁干擾
