FR--1000C電腦伺服液壓萬能材料驗機

FR-1000型本機主要用于金屬、非金屬材料之拉伸、壓縮、彎曲等力學性能試驗，增加剪切附具可做剪切試驗。本機配有計算機、打印機、電子引伸計、光電編碼器及通用試驗軟件，可以準確測定金屬材料的抗拉強度、屈服強度、規定非比例延伸強度、延伸率、彈性模量等力學性能。試驗結果可以查詢和打印（力-位移，力-變形，應力-位移，應力-變形，力-時間，變形-時間）六種曲線及相關試驗數據，具有軟件自檢功能，能自診斷故障，詳見軟件說明。是工礦企業、科研單位、大專院校、工程質量監督站等部門的理想檢測設備。

主要性能技術指標

3.1      **試驗力kN                                   300   600KN 1000KN

3.2      試驗力測量范圍kN                             2%-**

3.3      試驗力示值相對誤差                        ≤示值的±1%

3.4      試驗力分辨率                              0.01kN

3.5      位移測量分辨力mm                           0.01

3.6      變形測量精度mm                             0.01

3.7      **拉伸試驗空間mm                         550

3.8      **壓縮空間mm                             380

3.9      活塞行程mm                                 150

3.10    圓試樣鉗口夾持直徑mm                      Φ6-Φ26

3.11    扁試樣鉗口夾持厚度mm                        0-15

3.12    扁試樣**夾持寬度mm                         70

3.13    壓盤尺寸mm                                 φ160mm

3.14    彎曲試驗兩點間**距離mm                     450

3.15    彎曲支滾寬度mm                              120

3.16    彎曲支滾直徑mm                              Φ30

3.17    活塞**移動速度mm/min                       50

3.18    夾緊方式                                    電控液壓加緊

3.19    主機外形尺寸mm                          720×580×1950

3.20    測力柜外形尺寸mm                        1000×700×1400

簡介

FR--1000型微機控制電液伺服萬能試驗機主機采用油缸下置式主機，主要用于金屬、非金屬的拉伸、壓縮和彎曲試驗。適用于冶金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域。試驗操作和數據處理符合GB228-2002《室溫材料 金屬拉伸試驗方法》的要求。

 方案描述

1、主機

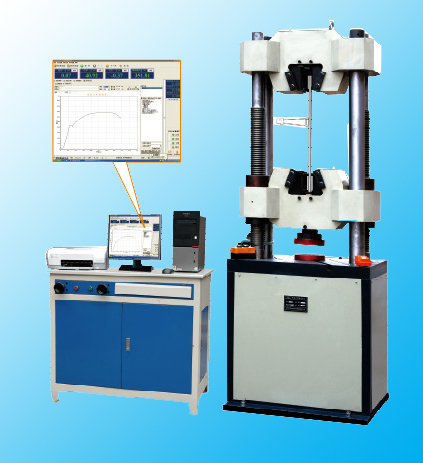

主機采用油缸下置式主機，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。整機如圖一所示:

2、 傳動系統

下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。

3、 液壓系統

油箱內的液壓油通過電機帶動高壓泵進入油路，流經單向閥、高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力、等速位移等的控制。

4、 控制系統

4.1   功能簡介

• 支持進行拉伸、壓縮、剪切、彎曲等試驗；

• 支持開放編輯試驗、編輯標準和編輯步驟，并支持導出導入試驗、標準和步驟；

• 支持試驗參數自定義；

• 采用開放式的EXCEL報表形式，支持用戶自定義報表格式；

• 查詢打印試驗結果靈活方便，支持打印多個試樣，自定義排序打印項目；

• 程序自帶強大試驗分析功能；

• 程序支持分級管理兩級（管理員、試驗員）用戶管理權限；

   控制系統

• 支持進行拉伸、壓縮、剪切、彎曲等試驗；

• 支持開放編輯試驗、編輯標準和編輯步驟，并支持導出導入試驗、標準和步驟；

• 支持試驗參數自定義；

• 采用開放式的EXCEL報表形式，支持用戶自定義報表格式；

• 查詢打印試驗結果靈活方便，支持打印多個試樣，自定義排序打印項目；

• 程序自帶強大試驗分析功能；

• 程序支持分級管理兩級（管理員、試驗員）用戶管理權限；
