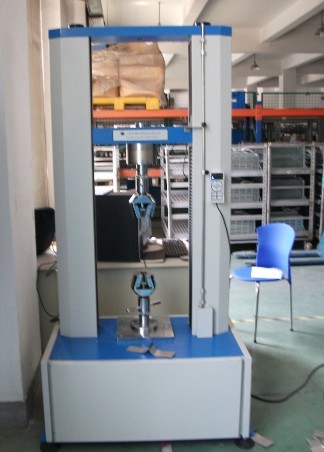

伺服拉力試驗機設備概述：

FR-103C電腦式伺服型萬能材料拉力試驗機是電子技術與機械傳動相結合的新型材料試驗機，它具有寬廣準確的加載速度和測力范圍，對載荷、位移的測量和控制有較高的精度和靈敏度，還可以進行等速加載、等速位移的自動控制試驗。具有操作簡單方便，尤其適合做生產線上控制產品質量的檢測儀器。該系列機型主要適用于試驗負荷低于10kN以內的非金屬及金屬材料試驗。

伺服拉力試驗機主要功能：
主要適用于金屬及非金屬材料的測試，如橡膠、塑料、電線電纜、光纖光纜、安全帶、保險帶、皮革皮帶復合材料、塑料型材、防水卷材、鋼管、銅材、型材、彈簧鋼、軸承鋼、不銹鋼（以及其它高硬度鋼）、鑄件、鋼板、鋼帶、有色金屬金屬線材的拉伸、壓縮、彎曲、剪切、剝離、撕裂、兩點延伸（需另配引伸計）等多種試驗.
伺服拉力試驗機主要特點:
采用進口光電編碼器進行位移測量，控制器采用嵌入式單片微機結構，內置功能強大的測控軟件，集測量、控制、計算、存儲功能于一體。具有自動計算應力、延伸率（需加配引伸計）、抗拉強度、彈性模量的功能，自動統計結果；自動記錄**點、斷裂點、指定點的力值或伸長量；采用計算機進行試驗過程及試驗曲線的動態顯示，并進行數據處理，試驗結束后可通過圖形處理模塊對曲線放大進行數據再分析編輯，并可打印報表，產品性能達到方便使用。
滿足標準：
《GB/T16491-1996 電子萬能試驗機》
應用行業：
廣泛應用于計量質檢；橡膠塑料；冶金鋼鐵；機械制造；電子電器；汽車生產；紡織化纖；電線電纜；包裝材料和食品；儀器儀表；醫療器械；民用核能；民用航空；高等院校；科研實驗所；商檢仲裁、技術監督部門；建材陶瓷；石油化工；其它行業。

技術參數：
型號FR-103C
**負荷100N，200N，500N，1KN，2KN，5KN，10KN，以內自選
精度等級1級/0.5級
有效測力范圍0.2％～100％（1級）/0.4％～100％（0.5級）
測力精度示值的±1％以內/示值的±0.5％以內
試驗機分辨率**負荷1/200000，內外不分檔，且全程分辨率不變
負荷傳感器基本配置：拉、壓傳感器（**負荷）一只
擴展配置：可加配多個傳感器
有效試驗寬度400mm(可按客戶要求加寬)
有效拉伸空間400、500、600mm（可按客戶要求加高）
試驗速度范圍0.001～500mm/min
位移測量精度示值的±0.5％以內/示值的±0.2％以內
變形測量系統
（根據需求選配）擴展配置：大變形:**小標距10mm、變形范圍：800mm
擴展配置：小變形：標距25mm、50mm、100mm 　變形范圍：5mm、10mm、25mm
變形測量精度示值的±0.5％以內 （可根據客戶要求選配大變形或小變形）
試臺安全裝置電子限位保護
試臺升降裝置快/慢兩種速度自動控制，可點動
試臺返回功能手動或自動兩種選擇、試驗結束后自動或手動以**速度返回試驗初始位置
超載保護超過**負荷10％，機器自動保護
夾具配置拉伸夾具一套
主機尺寸700*530*1900 mm
動力系統臺灣AC伺服電機+驅動+高精度滾珠絲桿
電源220V、50HZ、
功率0．75KW（根據不同力值需求，標配不同功率電機）
主機重量（約）500 Kg

軟件特點:
一. 全電腦伺服控制材料試驗機軟件功能介紹
A. 測試標準模塊化功能:提供使用者設定所需應用的測試設定，范圍涵蓋GB、ASTM、DIN、JIS、BS…等測試標準規范。
B. 試品資料:提供使用者設定所有試品數據，一次輸入**重復使用。并可自行增修公式以提高測試數據性。
C. 雙報表編輯:完全開放式使用者編輯報表，供測試者選擇喜好的報表格式（測試程序新增內建EXCEL報表功能擴展了以往單一專業報表的格局）
D. 各長度、力量單位、顯示位數采用動態互換方式，力量單位T、Kg、N、KN、g、lb，長度單位mm、cm、inch。
E. 圖形曲線尺度自動**化(Auto Scale)，可使圖形以**尺度顯示。并可于測試中實時圖形動態切換。具有荷重-位移、荷重-時間、位移-時間、應力-應變荷重-2點延伸圖，以及多曲線對比。
F．測試結果可以EXCEL格式的數據形式輸出。
G. 測試結束可自動存檔、手動存檔，測試完畢自動求算**力量、上、下屈服強度、環法、逐步逼近法、非比例延伸強度、抗拉強度、抗壓強度、任意點定伸長強度、定負荷延伸、彈性模量、延伸率、剝離區間**值、**小值、平均值、凈能量、總能量、彎曲模量、斷點位移x％荷重、斷點荷重X％位移、等等。備份：測試數據可保存在任意硬盤分區。。
H．軟件具有歷史測試數據演示功能。
二. 全電腦伺服控制材料試驗機附件
A.一年保固書及中文操作說明書各一份。
B. 隨機贈送標準拉力夾具一組.
C.拉力機專用測試軟件一份。
D.品牌電腦一套、彩色打印機一臺
三. 全電腦伺服控制材料試驗機可測試項目
特殊測試項目：
1.彈性系數即彈性楊氏模量
定義：同相位的法向應力分量與法向應變之比。為測定材料剛性之系數，其值越高，材料越強韌。
2. 比例限：荷重在一定范圍內與伸長可以維持成正比之關系，其**應力即為比極限。
3.彈性限：為材料所能承受而不呈**變形之**應力。
4.彈性變形：除去荷重后，材料的變形完全消失。
5.**變形：除去荷重后，材料仍殘留變形。
6.屈服點：材料拉伸時，變形增快而應力不變，此點即為屈服點。屈服點分為上下屈服點，
一般以上屈服點作為屈服點。
屈服：荷重超過比例限與伸長不再成正比，荷重會突降，然后在一段時間內，
上下起伏，伸長發生較大變化，這種現象叫作屈服。
7.屈服強度：拉伸時，**伸長率達到某一規定值之荷重，除以平行部原斷面積，所得之商。
8.彈簧K值：與變形同相位的作用力分量與形變之比。
9.有效彈性和滯后損失：在屈服強度試驗機上，以一定的速度將試樣拉伸到一定的伸長
率或拉伸到規定的負荷時，測定試樣收縮時恢復的功和伸張時消耗的功之比的百分?jǐn)?shù)，即為
有效彈性；測定試樣伸長、收縮時所損失的能與伸長時所消耗的功之比的百分?jǐn)?shù)，即為
滯后損失。

普通測試項目：（普通顯示值及計算值）
●拉伸應力　　●拉伸強度
●扯斷強度　　●扯斷伸長率
●定伸應力　　●定應力伸長率
●定應力力值　●撕裂強度
●任意點力值　●任意點伸長率
●抽出力　　　●粘合力及取峰值計算值
