拉力機 FR-103C 拉力試驗機新款
產品簡介:

拉力機FR-103C拉力試驗機 功能用途用于各種塑料,橡膠,金屬材料的拉伸、壓縮、彎曲及剪切試驗,亦可用作塑料、混凝土、水泥等非金屬材料的壓縮試驗,增加簡單附件,可完成膠帶鏈條,鋼絲繩、電

發表日期:2021-01-01
瀏覽次數:13757

產品介紹

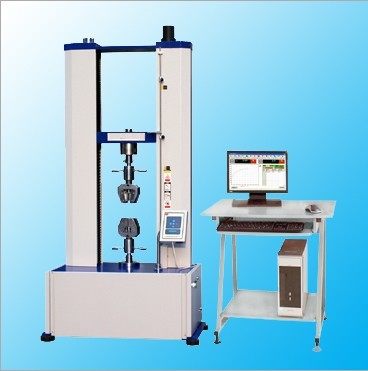

拉力機 FR-103C 拉力試驗機

拉力機工廠

功能用途
用于各種塑料,橡膠,金屬材料的拉伸、壓縮、彎曲及剪切試驗,亦可用作塑料、混凝土、水泥等非金屬材料的壓縮試驗,增加簡單附件,可完成膠帶鏈條,鋼絲繩、電焊條、瓦及構件的多種性能試驗。本機采用伺服電機滾珠絲桿、高度低、重量輕,尤其適用于工程施工部門。
電子測力,電腦顯示試驗力-時間曲線、試驗力、試驗力峰值、具有明顯屈服特征材料的屈服力,實驗數據方便直觀;通過數字健輸入試樣編號、橫截面積,可直接測定材料的抗拉強度、屈服強度等力學性能;可以對實驗結果進行打印。

滿足標準:
《GB/T16491-1996 電子萬能試驗機》
應用行業:
廣泛應用于計量質檢;橡膠塑料;冶金鋼鐵;機械制造;電子電器;汽車生產;紡織化纖;電線電纜;包裝材料和食品;儀器儀表;醫療器械;民用核能;民用航空;高等院校;科研實驗所;商檢仲裁、技術監督部門;建材陶瓷;石油化工;其它行業。
技術參數:
型號
FR-103C
**負荷
100N,200N,500N,1KN,2KN,5KN,10KN,20Kn以內自選
精度等級
0.5級
有效測力范圍
0.4%~100%(0.5級)
測力精度
示值的±0.5%以內
試驗機分辨率
**負荷1/200000,內外不分檔,且全程分辨率不變
負荷傳感器
基本配置:拉、壓傳感器(**負荷)一只
擴展配置:可加配多個傳感器
有效試驗寬度
400mm(可按客戶要求加寬)
有效拉伸空間
400、500、600。800mm(可按客戶要求加高)
試驗速度范圍
0.001~500mm/min
位移測量精度
示值的±0.5%以內/示值的±0.2%以內
變形測量系統
(根據需求選配)
擴展配置:大變形:**小標距10mm、變形范圍:800mm
擴展配置:小變形:標距25mm、50mm、100mm  變形范圍:5mm、10mm、25mm
變形測量精度
示值的±0.5%以內 (可根據客戶要求選配大變形或小變形)
試臺安全裝置
電子限位保護
試臺升降裝置
點動
試臺返回功能
手動或自動兩種選擇、試驗結束后自動或手動以**速度返回試驗初始位置
超載保護
超過**負荷10%,機器自動保護
夾具配置
拉伸夾具一套
主機尺寸
760*650*2200 mm
動力系統
伺服電機+驅動+高精度滾珠絲桿
電源
220V、50HZ、
功率
0.75KW(根據不同力值需求,標配不同功率電機)
主機重量
(約)500 Kg
軟件特點:
一. 全電腦伺服控制材料試驗機軟件功能介紹
A. 測試標準模塊化功能:提供使用者設定所需應用的測試設定,范圍涵蓋GB、ASTM、DIN、JIS、BS…等測試標準規范。
B. 試品資料:提供使用者設定所有試品數據,一次輸入**重復使用。并可自行增修公式以提高測試數據性。
C. 雙報表編輯:完全開放式使用者編輯報表,供測試者選擇喜好的報表格式(測試程序新增內建EXCEL報表功能擴展了以往單一專業報表的格局)
D. 各長度、力量單位、顯示位數采用動態互換方式,力量單位T、Kg、N、KN、g、lb,長度單位mm、cm、inch。
E. 圖形曲線尺度自動**化(Auto Scale),可使圖形以**尺度顯示。并可于測試中實時圖形動態切換。具有荷重-位移、荷重-時間、位移-時間、應力-應變荷重-2點延伸圖,以及多曲線對比。
F.測試結果可以EXCEL格式的數據形式輸出。
G. 測試結束可自動存檔、手動存檔,測試完畢自動求算**力量、上、下屈服強度、環法、逐步逼近法、非比例延伸強度、抗拉強度、抗壓強度、任意點定伸長強度、定負荷延伸、彈性模量、延伸率、剝離區間**值、**小值、平均值、凈能量、總能量、彎曲模量、斷點位移x%荷重、斷點荷重X%位移、等等。備份:測試數據可保存在任意硬盤分區。。
H.軟件具有歷史測試數據演示功能。
二. 全電腦伺服控制材料試驗機附件
A.一年保固書及中文操作說明書各一份。
B. 隨機贈送標準拉力夾具一組.
C.拉力機專用測試軟件一份。
三. 全電腦伺服控制材料試驗機可測試項目
普通測試項目:(普通顯示值及計算值)
●拉伸應力  ●拉伸強度
●扯斷強度  ●扯斷伸長率
●定伸應力  ●定應力伸長率
●定應力力值 ●撕裂強度
●任意點力值 ●任意點伸長率
●抽出力   ●粘合力及取峰值計算值
1.彈性系數即彈性楊氏模量
定義:同相位的法向應力分量與法向應變之比。為測定材料剛性之系數,其值越高,材料越強韌。
2. 比例限:荷重在一定范圍內與伸長可以維持成正比之關系,其**應力即為比極限。
3.彈性限:為材料所能承受而不呈**變形之**應力。
4.彈性變形:除去荷重后,材料的變形完全消失。
5.**變形:除去荷重后,材料仍殘留變形。
6.屈服點:材料拉伸時,變形增快而應力不變,此點即為屈服點。屈服點分為上下屈服點,
一般以上屈服點作為屈服點。
屈服:荷重超過比例限與伸長不再成正比,荷重會突降,然后在一段時間內,
上下起伏,伸長發生較大變化,這種現象叫作屈服。
7.屈服強度:拉伸時,**伸長率達到某一規定值之荷重,除以平行部原斷面積,所得之商。
8.彈簧K值:與變形同相位的作用力分量與形變之比。
9.有效彈性和滯后損失:在屈服強度試驗機上,以一定的速度將試樣拉伸到一定的伸長
率或拉伸到規定的負荷時,測定試樣收縮時恢復的功和伸張時消耗的功之比的百分?jǐn)?shù),即為
有效彈性;測定試樣伸長、收縮時所損失的能與伸長時所消耗的功之比的百分?jǐn)?shù),即為
滯后損失。
主要配置如下:
高精度進口美國品牌傳感器 1支
(進口傳感器,精度高,重復性好,不會產生零點漂移.經久耐用。國產傳感器,靈敏度低,不能清零,每次測試數據偏差較大。)
進口伺服控制系統 1 套
AC進口伺服電機 1臺
(進口伺服系統是通過機械位移或位移速度、加速度的反饋控制系統, 其作用是使輸出的機械位移(或轉角)準確地跟蹤輸入的位移(或轉角)比普通電機,功耗低,扭矩大,速度控制廣而精準,高低數運轉扭矩相當,有帶伺服閉環控制,高精度制動。一般使用于自動化,精密儀器,精密設備。)
臺灣高精度滾珠軸承+滾珠絲桿 2套
(非梯形螺桿,梯形螺桿燥音大,易磨損,間隙大,精度低。高精度滾珠軸承+滾珠絲桿成本是普通梯形絲桿的好幾倍,其優點,間隙小,移動距離精度高,能保證電機勻速直線運動,摩擦小,燥音小,經久耐用。)
電機直接配套臺灣減數機結構 1套
(有公司采用,皮帶加大小飛輪結構,容易打滑,兩邊不能同步所以會經?ㄋ.我公司是減數機滾珠絲桿伺服電機采用整體結構,同步帶控制,減小傳動誤差或打滑)
電路部分的主要元器件采用進口。
按試樣定做夾具一付。

四. 全電腦伺服控制材料試驗機軟件操作界面


五. 全電腦伺服控制材料試驗機測試結果


六. 全電腦伺服控制材料試驗機報告一覽(可以曲線及數據的方式記錄下整個試驗過程)
